Primelite Manufacturing Corp.                                                                                       516­868­4411
               www.primelite­mfg.com                                                                            sales@primelite­mfg.com

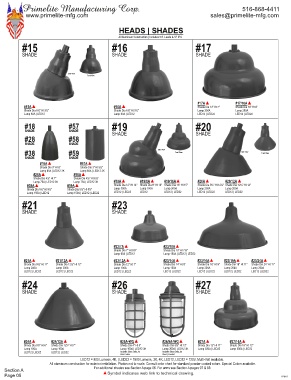

                                                                H E AD S       |  S H AD E S
                                                                All Aluminum Construction | Includes 5 ft. Leads & ½" IPS
             #15                                            #16                                         #17

             SHADE                                          SHADE                                       SHADE


                                                 ▲

                                     Side View
                                               Front View






                                                                                                         #17A▲               #17/16A▲
              #15A▲                                          #16A ▲                                      Shade Dia 12" Ht 7"  Shade Dia 16" Ht 8"
              Shade Dia 6¾" Ht 9½"                           Shade Dia 6¾" Ht 9½"                        Lamp 200A           Lamp 200A
              Lamp 60A | LED12                               Lamp 60A | LED12                            LED12 | LED22       LED12 | LED22

              #18                    #57                    #19                                         #20
              SHADE                  SHADE
                                                            SHADE                                       SHADE
              #28                    #58

              SHADE                  SHADE
              #38                    #59                                            Side View  Front View                       Side View  Front View
              SHADE                  SHADE
                      #18A▲                #57A▲
                      Shade Dia 3" Ht 6"   Shade Dia 3" Ht 5½"
                      Lamp 60A | LED12 3K  Lamp 60A | LED12 3K
                   #28A▲                #58A▲
                   Shade Dia 4½" Ht 7"  Shade Dia 4½" Ht 6½"
                   Lamp 75A | LED12 3K  Lamp 75A | LED12 3K  #19A▲         #19/8A▲      #19/16A▲         #20A▲          #20/12A▲
               #38A ▲                #59A▲                   Shade Dia 12" Ht 14" Shade Dia 8" Ht 10" Shade Dia 16" Ht 15"  Shade Dia 9½" Ht 12½" Shade Dia 12½" Ht 14"
               Shade Dia 5¾" Ht 9½"  Shade Dia 5½" Ht 8½"    Lamp 300A     Lamp 100A    Lamp 300A        Lamp 200A      Lamp 200A
               Lamp 150A | LED12     Lamp 150A | LED12 | LED22  LED12 | LED22  LED12    LED12 | LED22    LED12 | LED22  LED12 | LED22
             #21                                            #23


             SHADE                                          SHADE









                                                             #23/7A▲                   #23/10A▲
                                                             Shade Dia 7" Ht 6¼"       Shade Dia 10" Ht 7⅝"
                                                             Lamp 60A | LED12          Lamp 100A | LED12 | LED22
              #21A▲            #21/12A▲                      #23/12A▲                  #23/14A▲          #23/16A▲      #23/19A▲       #23/24A▲
              Shade Dia 9½" Ht 11"  Shade Dia 12½" Ht 12"    Shade Dia 12" Ht 7"       Shade Dia 14" Ht 8"  Shade Dia 16" Ht 9"  Shade Dia 19" Ht 11"  Shade Dia 24" Ht 11"
              Lamp 200A        Lamp 200A                     Lamp 100A                 Lamp 150A         Lamp 200A     Lamp 200A      Lamp 200A
              LED12 | LED22    LED12 | LED22                 LED12 | LED22             LED12 | LED22     LED12 | LED22  LED12 | LED22  LED12 | LED22

             #24                                            #26                                         #27

             SHADE                                          SHADE                                       SHADE














              #24A▲         #24/12A▲                             #26A­WG▲              #26/8A­WG▲         #27A▲           #27/16A▲
              Shade Dia 9½" Ht 6"  Shade Dia 12½" Ht 7"          Shade Dia 4" Ht 8"    Shade Dia 5¾" Ht 12"  Shade Dia 12" Ht 11"  Shade Dia 16" Ht 12"
              Lamp 100A     Lamp 100A                            Lamp 100A | LED12 3K  Lamp 200A | LED12 3K  Lamp 300A | LED22  Lamp 300A | LED22
              LED12 | LED22  LED12 | LED22                       Includes Glass Jelly Jar  Includes Glass Jelly Jar
                                                                 Asst Colors           Clear | Frosted
                                            LED12 = 800 Lumens, 4K, | LED22 = 1800 Lumens, 3K, 4K. LED12, LED22 = 120V. Multi­Volt available.
                           All aluminum construction for exterior installation. Photos not to scale. Consult color chart for standard powder coated colors. Special Colors available.
                                                   For additional shades see Section A page 06. For arms see Section A pages 07 & 08.
   Section A                                           ▲
   Page 05                                                Symbol indicates web link to technical drawing.                                            V2018
